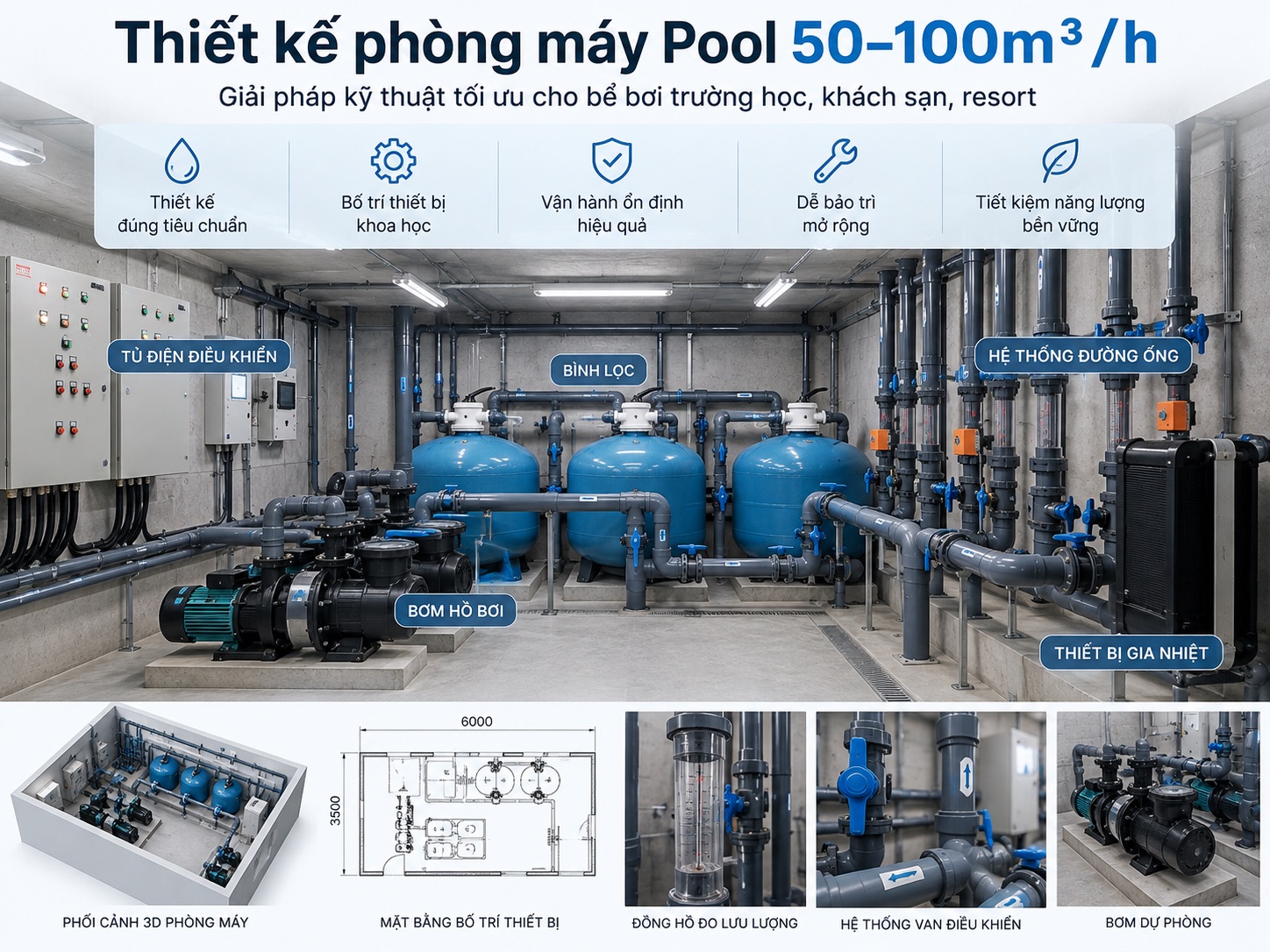

Thiết kế phòng máy bể bơi 50–100m³/h là hạng mục quan trọng đối với các hồ bơi có quy mô vừa và lớn, yêu cầu hệ thống lọc tuần hoàn vận hành ổn định, dễ kiểm soát và thuận tiện cho công tác bảo trì. Tùy theo thể tích bể, lưu lượng tuần hoàn, mục đích sử dụng và tiêu chuẩn chất lượng nước, phòng máy cần được tính toán đồng bộ từ máy bơm, bình lọc, đường ống, van khóa, hệ thống châm hóa chất đến tủ điện điều khiển.
Với kinh nghiệm triển khai nhiều công trình hồ bơi, SAUNATEC POOL cung cấp giải pháp tư vấn, thiết kế phòng máy Pool công suất 50–100m³/h theo từng dự án, tối ưu mặt bằng bố trí, hiệu suất vận hành và chi phí đầu tư cho hồ bơi khách sạn, resort, trường học, khu đô thị và các công trình kinh doanh.
1. Phòng máy bể bơi là gì?

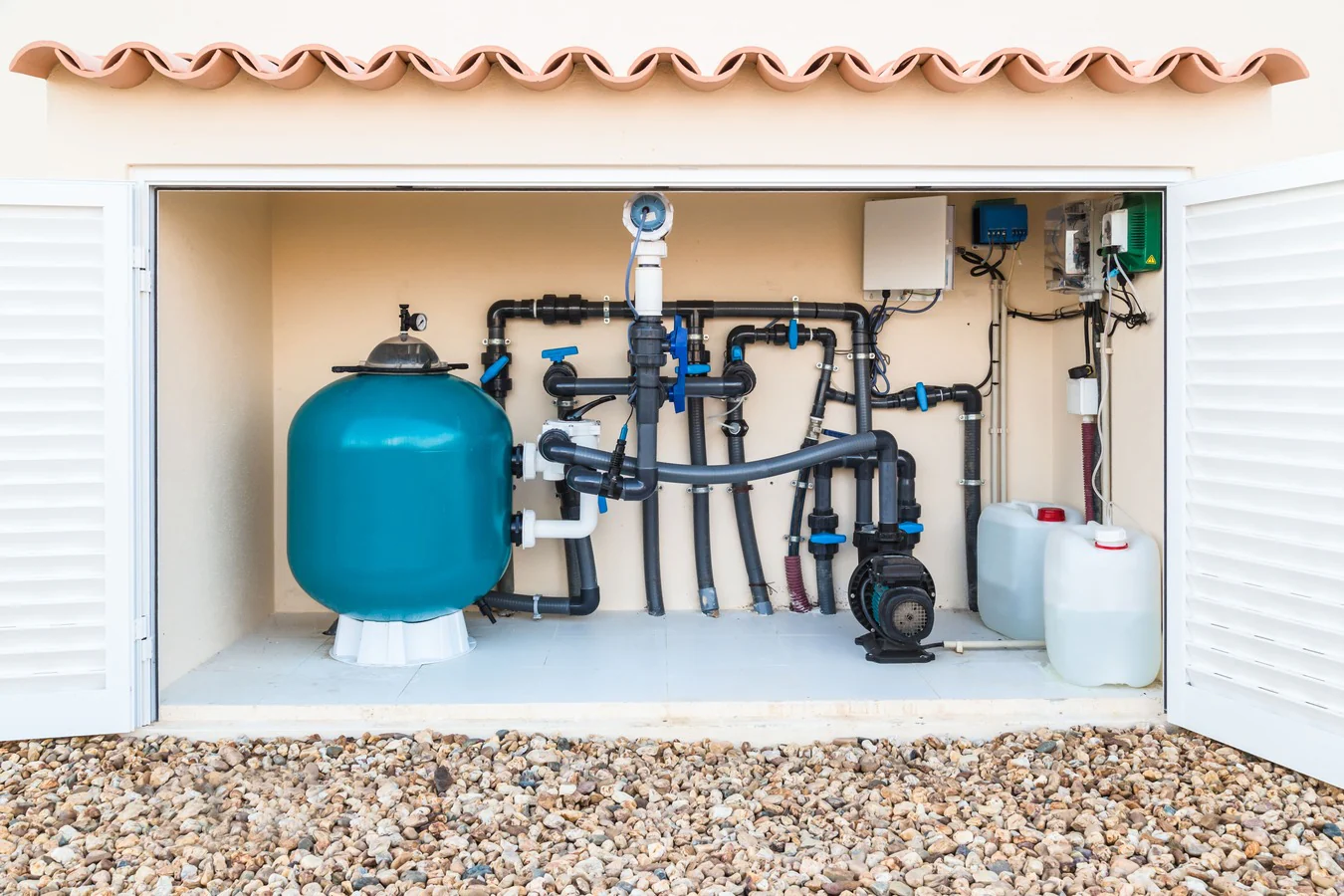

Phòng máy bể bơi là khu vực kỹ thuật được bố trí tập trung các thiết bị phục vụ quá trình tuần hoàn, lọc và xử lý nước hồ bơi. Có thể xem đây là “trung tâm vận hành” của hồ bơi, nơi nước từ bể được thu về, đưa qua hệ thống lọc – xử lý và sau đó trả lại bể theo một chu trình tuần hoàn liên tục.

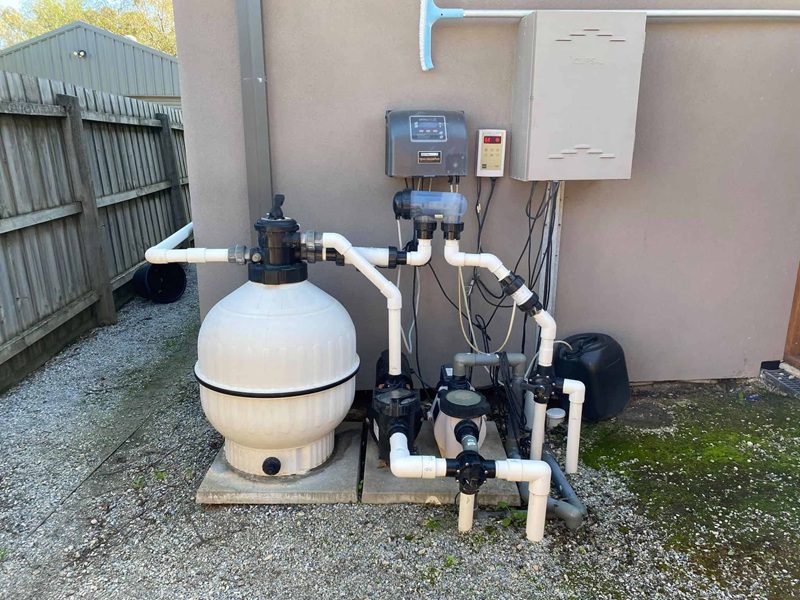

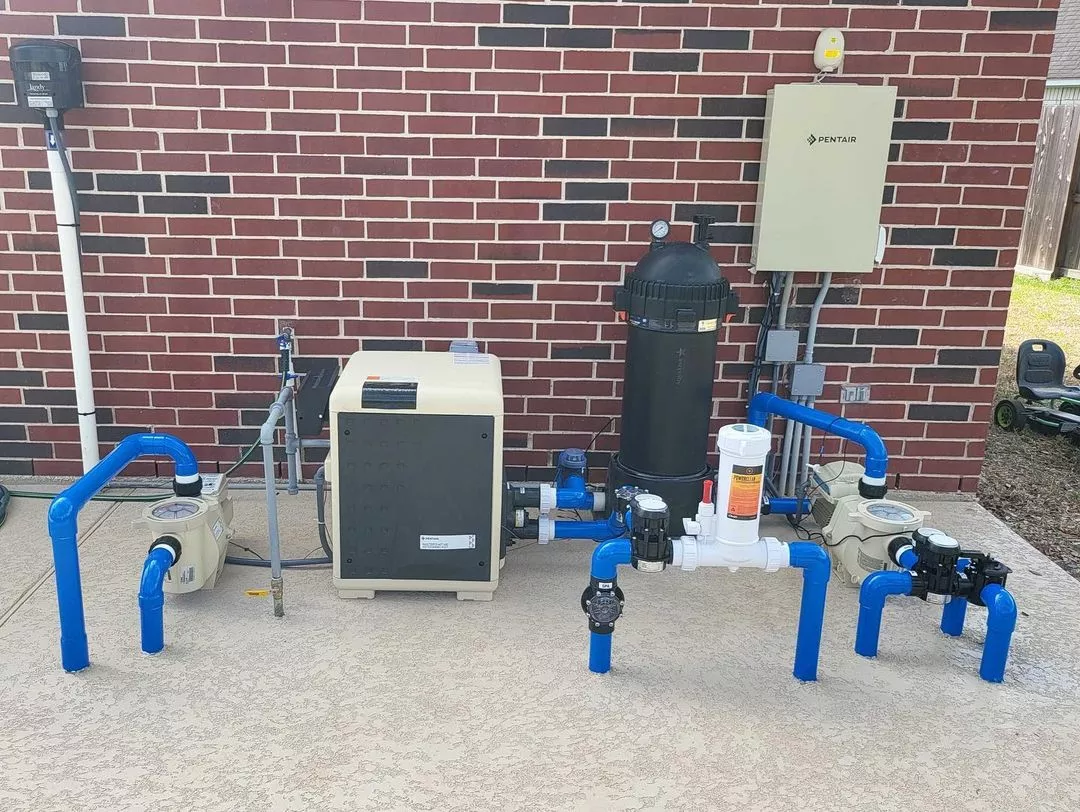

Một phòng máy bể bơi tiêu chuẩn thường bao gồm các thiết bị chính như máy bơm tuần hoàn, bình lọc cát, hệ thống đường ống và van, tủ điện điều khiển, thiết bị châm hóa chất hoặc khử trùng. Tùy từng công trình, phòng máy còn có thể tích hợp máy cấp nhiệt, hệ thống điện phân muối, đèn UV, Ozone, bộ trao đổi nhiệt và các thiết bị điều khiển tự động.
Việc thiết kế phòng máy Pool không đơn thuần là lựa chọn thiết bị có công suất lớn. Kỹ sư cần căn cứ vào thể tích hồ, thời gian tuần hoàn yêu cầu, lưu lượng thiết kế, tổn thất áp lực đường ống, chiều cao cột áp, số lượng đầu hút – trả nước và đặc điểm khai thác thực tế để lựa chọn thiết bị phù hợp.
Đặc biệt với phòng máy Pool 50–100m³/h, lưu lượng xử lý tương đối lớn nên việc tính toán và bố trí hệ thống cần được thực hiện đồng bộ. Máy bơm, bình lọc, kích thước đường ống và hệ thống van phải tương thích với nhau nhằm hạn chế tình trạng thiếu lưu lượng, tổn thất áp suất lớn hoặc thiết bị phải vận hành quá tải.
Một phòng máy được thiết kế hợp lý còn cần đảm bảo không gian thao tác, thông gió, thoát nước sàn, an toàn điện và khoảng cách bảo trì thiết bị. Điều này giúp quá trình vận hành, vệ sinh bình lọc, thay thế linh kiện và xử lý sự cố thuận tiện hơn trong suốt vòng đời công trình.
Vì vậy, đối với hồ bơi khách sạn, resort, trường học, khu đô thị hoặc bể bơi kinh doanh có lưu lượng xử lý lớn, chủ đầu tư nên triển khai bản vẽ phòng máy ngay từ giai đoạn thiết kế. SAUNATEC POOL có thể tư vấn và thiết kế hệ thống phòng máy dựa trên quy mô thực tế của từng dự án, từ đó lựa chọn cấu hình thiết bị và phương án bố trí phù hợp với yêu cầu vận hành.
2. Tiêu chuẩn kỹ thuật khi thiết kế phòng máy bể bơi
Khi thiết kế phòng máy bể bơi, không nên chỉ dựa vào diện tích phòng hoặc công suất máy bơm. Hệ thống cần được tính toán đồng bộ giữa lưu lượng tuần hoàn, cột áp, bình lọc, đường ống, thiết bị xử lý nước, hệ thống điện và điều kiện vận hành thực tế. Đặc biệt với phòng máy Pool 50–100m³/h, sai lệch trong tính toán có thể ảnh hưởng trực tiếp đến hiệu quả lọc nước và chi phí vận hành.
2.1. Xác định lưu lượng tuần hoàn của hệ thống
Lưu lượng thiết kế cần được xác định dựa trên thể tích hồ và thời gian tuần hoàn nước yêu cầu. Công thức cơ bản có thể tham khảo:
Q = V / T
Trong đó:
- Q: Lưu lượng tuần hoàn cần thiết (m³/h).
- V: Tổng thể tích nước của hồ (m³).
- T: Thời gian hoàn thành một chu kỳ tuần hoàn (giờ).
Ví dụ, hồ có thể tích 400m³ và phương án thiết kế yêu cầu hoàn thành một chu kỳ tuần hoàn trong 6 giờ thì lưu lượng tính toán sơ bộ khoảng 66,7m³/h. Tuy nhiên, lưu lượng lựa chọn thực tế còn phải xem xét loại hồ, số lượng người sử dụng, hệ thống đường ống và các yêu cầu kỹ thuật của dự án.
2.2. Máy bơm phải đáp ứng cả lưu lượng và cột áp
Không nên lựa chọn máy bơm chỉ dựa trên thông số m³/h. Kỹ sư cần xác định tổng cột áp động của hệ thống, bao gồm chênh cao và tổn thất qua đường ống, co – tê – van, bình lọc, thiết bị gia nhiệt và các thiết bị xử lý nước khác.
Điểm làm việc của máy bơm cần nằm trong vùng hoạt động phù hợp trên đường đặc tính của thiết bị. Với hệ thống 50–100m³/h, có thể bố trí nhiều máy bơm chạy song song thay vì phụ thuộc hoàn toàn vào một máy công suất lớn, tùy yêu cầu dự phòng và chế độ vận hành.
2.3. Bình lọc phải tương thích với lưu lượng hệ thống
Bình lọc cần được lựa chọn dựa trên lưu lượng thiết kế và tốc độ lọc cho phép của thiết bị. Nếu lưu lượng nước vượt quá khả năng của bình lọc, hiệu quả giữ cặn có thể giảm và tổn thất áp suất tăng.
Đối với phòng máy công suất lớn, phương án sử dụng nhiều bình lọc đấu song song thường được cân nhắc để phân chia lưu lượng, thuận tiện vận hành và bảo trì. Đồng thời phải tính đến lưu lượng nước cần thiết khi thực hiện quá trình rửa ngược (backwash).
2.4. Tính toán kích thước đường ống phù hợp
Đường kính ống hút và ống đẩy cần được tính theo lưu lượng và vận tốc nước cho phép, thay vì lựa chọn theo kinh nghiệm một cách cố định.
Về nguyên tắc, hệ thống nên hạn chế vận tốc quá cao để giảm tổn thất áp lực, tiếng ồn và tiêu thụ điện của máy bơm. Đường hút thường được ưu tiên thiết kế với vận tốc thấp hơn đường đẩy.
Với lưu lượng 50–100m³/h, kích thước đường ống chính có thể tương đối lớn và cần được tính toán riêng theo cách chia nhánh, chiều dài tuyến ống và đặc tính thủy lực của từng dự án.
2.5. Bố trí hệ thống van khoa học
Các tuyến hút từ máng tràn, bể cân bằng, skimmer hoặc hút vệ sinh cần được bố trí van khóa để có thể điều chỉnh và cô lập từng nhánh.
Tương tự, đường trả nước và các thiết bị trong phòng máy nên có phương án van phù hợp để kỹ thuật viên có thể bảo trì từng máy bơm, bình lọc hoặc thiết bị xử lý mà không phải tháo dỡ toàn bộ hệ thống.
Trên các vị trí cần thiết có thể bố trí thêm van một chiều, đồng hồ áp suất, lưu lượng kế hoặc các thiết bị giám sát khác.
2.6. Đảm bảo yêu cầu về bể cân bằng
Đối với hồ bơi sử dụng hệ thống tràn máng, bể cân bằng là một hạng mục cần được tính toán cùng hệ thống tuần hoàn. Dung tích bể không nên lựa chọn theo một tỷ lệ cố định cho mọi công trình mà cần xét đến diện tích mặt nước, lượng nước dịch chuyển do người sử dụng, dung tích máng tràn và chế độ vận hành.
Bể cân bằng cũng cần có các hạng mục như cấp bù nước, chống tràn, xả đáy và kiểm soát mực nước phù hợp.
2.7. Phòng máy phải có khả năng thoát nước và thông gió
Sàn phòng máy nên có độ dốc và hệ thống thu – thoát nước nhằm xử lý nước phát sinh khi vệ sinh, bảo trì hoặc rửa ngược bình lọc.
Không gian phòng máy cần khô ráo, thông thoáng và hạn chế tích tụ hơi ẩm. Thiết bị điện không nên đặt tại vị trí có nguy cơ ngập hoặc thường xuyên bị nước bắn trực tiếp.
Đối với phòng máy kín hoặc đặt dưới tầng hầm, cần tính toán phương án thông gió phù hợp với điều kiện công trình.
2.8. Đảm bảo không gian vận hành và bảo trì
Một lỗi thường gặp là thiết kế phòng máy vừa đủ để đưa thiết bị vào nhưng không còn không gian thao tác sau khi hoàn thiện.
Cần chừa khoảng trống phù hợp xung quanh máy bơm, bình lọc, tủ điện, van và thiết bị xử lý nước để kỹ thuật viên có thể kiểm tra, tháo lắp và thay thế linh kiện. Đồng thời cần tính trước đường vận chuyển thiết bị lớn khi phải sửa chữa hoặc thay mới.
2.9. Thiết kế hệ thống điện và điều khiển an toàn
Tủ điện phòng máy cần được thiết kế phù hợp với tổng công suất thiết bị và điều kiện môi trường. Các máy bơm, máy cấp nhiệt, hệ thống châm hóa chất và thiết bị phụ trợ cần có phương án đóng cắt, bảo vệ quá tải, ngắn mạch và bảo vệ chống rò điện phù hợp.
Với phòng máy Pool 50–100m³/h, có thể cân nhắc hệ thống điều khiển tự động, timer hoặc biến tần cho một số thiết bị khi phương án kỹ thuật và chế độ vận hành cho phép.
2.10. Tách biệt và kiểm soát khu vực hóa chất
Hóa chất xử lý nước không nên được bố trí tùy tiện ngay cạnh tủ điện hoặc các thiết bị dễ bị ăn mòn. Với công trình quy mô lớn, nên có khu vực lưu trữ và châm hóa chất riêng, thông gió phù hợp và tuân thủ hướng dẫn an toàn của từng loại hóa chất.
Hệ thống châm pH, chất khử trùng hoặc các giải pháp xử lý tự động cần được bố trí đúng thứ tự công nghệ và có điểm lấy mẫu, đo kiểm phù hợp.
2.11. Bố trí thiết bị theo đúng trình tự công nghệ
Một sơ đồ tuần hoàn cơ bản có thể hình dung như sau: Hồ bơi → Máng tràn/Skimmer → Bể cân bằng → Máy bơm → Bình lọc → Thiết bị xử lý/gia nhiệt → Đường trả nước → Hồ bơi.
Trình tự thực tế có thể thay đổi tùy công nghệ xử lý được lựa chọn. Vì vậy, bản vẽ thiết kế cần thể hiện rõ sơ đồ nguyên lý, hướng dòng chảy, kích thước đường ống, van, thiết bị và các điểm đấu nối kỹ thuật.
2.12. Thiết kế dựa trên tiêu chuẩn áp dụng cho từng công trình
Các thông số như thời gian tuần hoàn, chất lượng nước, tải người sử dụng và yêu cầu xử lý có thể khác nhau giữa hồ gia đình, khách sạn, resort, trường học và hồ bơi công cộng. Do đó, không nên áp dụng một cấu hình phòng máy 50–100m³/h cho mọi dự án.
Khi triển khai, SAUNATEC POOL sẽ căn cứ vào thể tích hồ, loại hình khai thác, lưu lượng yêu cầu, mặt bằng phòng máy và hệ thống MEP thực tế để tính toán máy bơm, bình lọc, đường ống và thiết bị xử lý đồng bộ. Việc thiết kế đúng ngay từ đầu giúp hệ thống đạt lưu lượng yêu cầu, thuận tiện bảo trì và hạn chế chi phí điện năng, sửa chữa trong quá trình vận hành.
3. Lưu ý khi thiết kế phòng máy bể bơi 50–100m³/h
Một phòng máy được thiết kế tốt không chỉ cần đáp ứng đủ lưu lượng lọc mà còn phải đảm bảo dễ vận hành, thuận tiện bảo trì, an toàn và tiết kiệm chi phí lâu dài. Đặc biệt với hệ thống có lưu lượng lớn như phòng máy Pool 50–100m³/h, chủ đầu tư nên lưu ý một số vấn đề quan trọng sau:
- Không chọn máy bơm chỉ dựa vào lưu lượng: Cần tính đồng thời lưu lượng (m³/h), tổng cột áp và tổn thất trên toàn bộ hệ thống. Máy bơm quá nhỏ có thể không đạt lưu lượng thực tế, trong khi chọn dư công suất quá nhiều sẽ làm tăng chi phí đầu tư và điện năng.
- Đồng bộ máy bơm – bình lọc – đường ống: Ba hạng mục này cần được tính toán như một hệ thống thống nhất. Máy bơm có lưu lượng lớn nhưng bình lọc hoặc đường ống không đáp ứng sẽ tạo ra điểm nghẽn và làm giảm hiệu quả vận hành.
- Hạn chế đường ống quá dài và nhiều co cút: Mỗi đoạn ống, co, tê, van và thiết bị đều tạo ra tổn thất thủy lực. Vì vậy, nên bố trí tuyến ống hợp lý, hạn chế thay đổi hướng không cần thiết và tối ưu khoảng cách giữa hồ với phòng máy.
- Không thiết kế phòng máy quá nhỏ: Ngoài diện tích đặt thiết bị, cần chừa không gian để kỹ thuật viên vận hành, mở van, vệ sinh bình lọc, tháo máy bơm và thay thế thiết bị khi cần thiết. Đồng thời phải tính đến lối đưa thiết bị lớn ra/vào phòng máy.
- Ưu tiên vị trí phòng máy thuận lợi: Phòng máy nên được bố trí gần hồ trong điều kiện công trình cho phép để hạn chế chiều dài đường ống và tổn thất áp lực. Cao độ giữa hồ, bể cân bằng và máy bơm cũng cần được tính toán ngay từ giai đoạn thiết kế.
- Chú ý chống ngập và thoát nước sàn: Phòng máy thường phát sinh nước khi bảo trì hoặc rửa ngược bình lọc. Vì vậy, cần có sàn thoát nước tốt, hố thu hoặc phương án thoát phù hợp. Tủ điện và thiết bị điện phải được bố trí tránh khu vực có nguy cơ ngập hoặc nước bắn trực tiếp.
- Thiết kế thông gió và kiểm soát độ ẩm: Phòng máy kín, đặc biệt phòng máy ngầm, cần có phương án thông gió phù hợp. Môi trường quá ẩm có thể ảnh hưởng đến thiết bị điện, động cơ và tuổi thọ của một số linh kiện.
- Bố trí van và đồng hồ dễ thao tác: Không nên đặt van ở vị trí quá sát tường, quá cao hoặc bị đường ống khác che khuất. Những vị trí cần theo dõi nên bố trí đồng hồ áp suất, lưu lượng hoặc thiết bị giám sát phù hợp để kỹ thuật viên dễ kiểm tra tình trạng hệ thống.
- Tính trước phương án bảo trì và dự phòng: Với hồ bơi khách sạn, resort hoặc bể kinh doanh phải hoạt động thường xuyên, có thể cân nhắc chia hệ thống thành nhiều cụm máy bơm và bình lọc. Khi một cụm cần bảo trì, các cụm còn lại có thể hỗ trợ duy trì hoạt động tùy theo thiết kế.
- Không để hóa chất tùy tiện trong phòng máy: Khu vực hóa chất cần được bố trí và thông gió phù hợp, tuân thủ yêu cầu an toàn của từng sản phẩm. Hóa chất không nên đặt sát tủ điện, động cơ hoặc các thiết bị dễ bị ảnh hưởng bởi môi trường ăn mòn.
- Dành không gian cho khả năng nâng cấp: Nếu công trình dự kiến bổ sung Heat Pump, hệ thống châm hóa chất tự động, UV, Ozone hoặc thiết bị điều khiển trong tương lai, nên tính trước diện tích và các điểm đấu nối cần thiết ngay từ giai đoạn thiết kế.
- Không sao chép nguyên cấu hình của công trình khác: Hai hồ cùng thể tích chưa chắc sử dụng cùng một cấu hình phòng máy. Chiều dài đường ống, cao độ, loại hồ, tải người sử dụng, thời gian tuần hoàn và công nghệ xử lý nước đều có thể khác nhau.
Đối với thiết kế phòng máy Pool 50–100m³/h, SAUNATEC POOL khuyến nghị chủ đầu tư nên có đầy đủ sơ đồ nguyên lý công nghệ, tính toán thủy lực, bản vẽ bố trí thiết bị và bản vẽ đường ống – điện điều khiển trước khi thi công. Việc tính toán đồng bộ ngay từ đầu sẽ giúp hạn chế tình trạng thiếu lưu lượng, phòng máy chật khó bảo trì, đường ống bố trí không hợp lý hoặc phải cải tạo lại sau khi hồ đã đi vào sử dụng.
4. Địa chỉ tư vấn, thiết kế, lắp đặt, bảo trì phòng máy bể bơi
Đối với hệ thống có lưu lượng lớn, việc lựa chọn đơn vị có khả năng triển khai đồng bộ từ tư vấn, thiết kế đến lắp đặt và bảo trì phòng máy bể bơi sẽ giúp chủ đầu tư hạn chế tình trạng thiết bị không tương thích, thiếu lưu lượng hoặc khó khăn khi vận hành về sau. SAUNATEC POOL cung cấp giải pháp phòng máy hồ bơi theo từng quy mô công trình, đặc biệt với các hệ thống Pool 50–100m³/h dành cho khách sạn, resort, trường học, khu đô thị, biệt thự và hồ bơi kinh doanh.
Tùy theo hiện trạng và yêu cầu của dự án, SAUNATEC POOL có thể tư vấn và triển khai đồng bộ các hạng mục:
- Khảo sát và tư vấn phòng máy: Đánh giá thể tích hồ, loại hình sử dụng, vị trí phòng máy, bể cân bằng và điều kiện MEP của công trình.
- Tính toán hệ thống tuần hoàn: Xác định lưu lượng, cột áp, thời gian tuần hoàn và phương án phân chia các cụm thiết bị.
- Thiết kế phòng máy bể bơi: Lập sơ đồ nguyên lý, bố trí máy bơm, bình lọc, đường ống, van, tủ điện và các thiết bị xử lý nước.
- Cung cấp thiết bị hồ bơi: Lựa chọn máy bơm, bình lọc, thiết bị châm hóa chất, thiết bị khử trùng, máy cấp nhiệt và phụ kiện phù hợp với thông số thiết kế.
- Thi công và lắp đặt: Triển khai đường ống, hệ thống van, thiết bị lọc tuần hoàn, điện điều khiển và các hạng mục kỹ thuật liên quan.
- Chạy thử và bàn giao: Kiểm tra lưu lượng, áp suất, khả năng tuần hoàn, vận hành bình lọc và hiệu chỉnh hệ thống trước khi đưa vào sử dụng.
- Bảo trì phòng máy bể bơi: Kiểm tra máy bơm, bình lọc, van, đường ống, tủ điện và hệ thống xử lý nước; phát hiện sớm các dấu hiệu bất thường để có phương án xử lý.
- Cải tạo phòng máy cũ: Khảo sát hệ thống đang vận hành để đề xuất thay thế thiết bị, tối ưu đường ống hoặc nâng cấp công suất khi nhu cầu sử dụng thay đổi.
Với dải lưu lượng 50–100m³/h, SAUNATEC POOL không áp dụng một cấu hình thiết bị cố định cho tất cả công trình. Kỹ sư sẽ căn cứ vào thể tích hồ, thời gian tuần hoàn, tổng cột áp, chiều dài đường ống, cao độ, tải người sử dụng và yêu cầu chất lượng nước để lựa chọn cấu hình phù hợp.
Tùy dự án, hệ thống có thể sử dụng một hoặc nhiều máy bơm, nhiều bình lọc đấu song song và tích hợp thêm châm hóa chất tự động, điện phân muối, UV, Ozone hoặc hệ thống gia nhiệt. Cách tiếp cận này giúp phòng máy được thiết kế sát với nhu cầu thực tế thay vì đơn thuần lựa chọn thiết bị theo công suất danh định.
Nếu đang chuẩn bị xây dựng hồ bơi mới hoặc cần cải tạo, nâng cấp và bảo trì phòng máy bể bơi, chủ đầu tư có thể liên hệ SAUNATEC POOL để được khảo sát và tư vấn phương án kỹ thuật. Một hệ thống được tính toán đúng ngay từ đầu sẽ giúp đảm bảo khả năng tuần hoàn – lọc nước, thuận tiện bảo trì và tối ưu chi phí vận hành trong suốt quá trình sử dụng.
